PTC Creo 11，简称Creo11。一款由美国PTC公司制作而成的顶级多功能CAD/CAM/CAE辅助工具。使用PTC Creo，用户可以创建高度精确的3D模型，进行装配、运动仿真和可视化渲染。它提供了直观的用户界面和丰富的草图、造型、曲面和装配工具，使设计师能够灵活地进行创意设计和工程设计。

PTC Creo还支持参数化建模和参数驱动设计，使得修改和调整设计变得简单和高效。PTC Creo 11不仅改进了生产力，还推出全新的复合工具，增强了电气化和人体工程学设计、基于模型的定义 (MBD)、仿真设计以及制造功能。  您可通过 SaaS 获取 Creo+，体验基于云的创新型实时协同工具，简化许可证管理和部署。欢迎有需要的朋友免费下载体验！

PTC Creo 11中文版安装激活教程

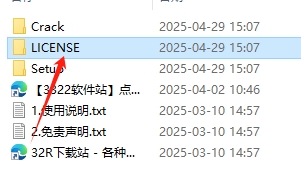

1、解压后，复制LICENSE文件夹。

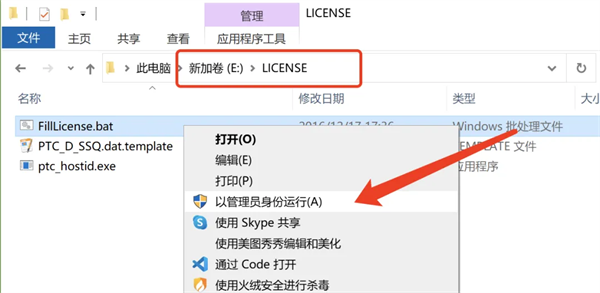

2、粘贴LICENSE文件夹到磁盘根目录（如E盘），然后在LICENSE目录中右键以管理员身份运行【FilLicenset】程序。

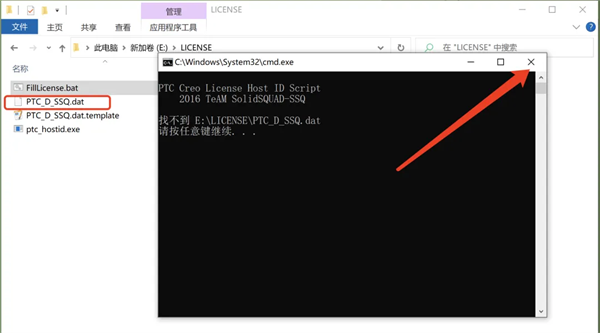

3、运行后会自动生成一个PTC_D_SSQ.dat文件，然后看到提示【请按任意键继续】关闭此窗口。

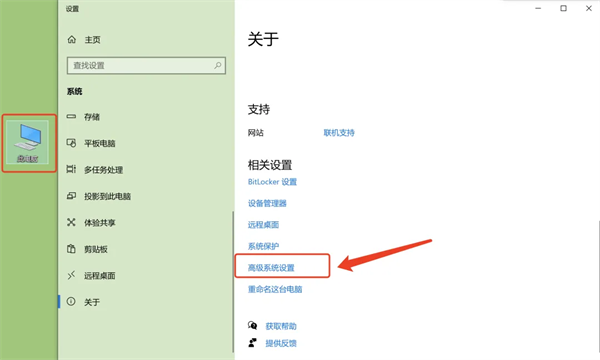

4、在【此电脑】右键属性，点击高级系统设置。

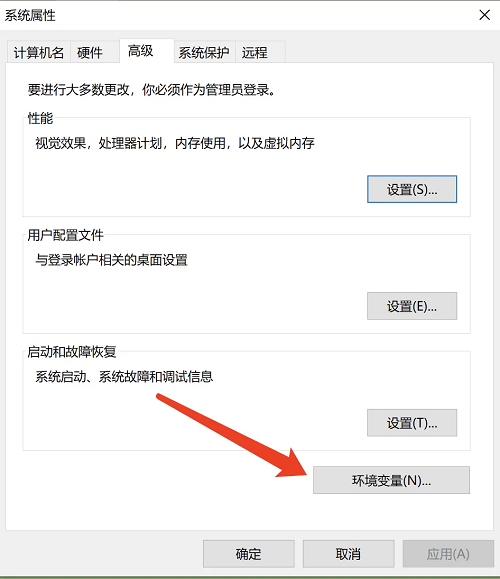

5、点击环境变量。

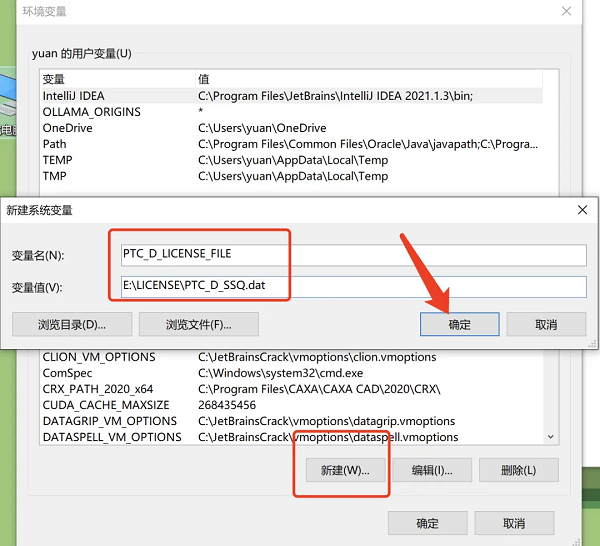

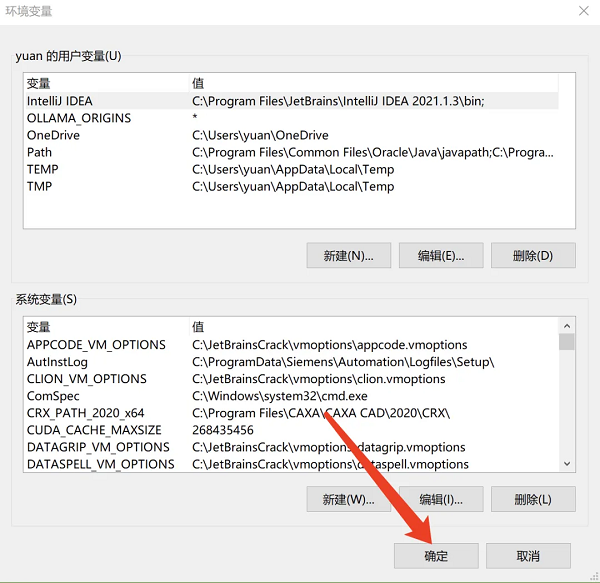

6、点击新建系统变量，在变量名输入【PTC_D_LICENSE_FILE】，变量值输入【E:\LICENSE\PTC_D_SSQ.dat】，然后点击确定。

7、点击确定。

8、打开解压后的安装包，进入【Setup】文件夹。

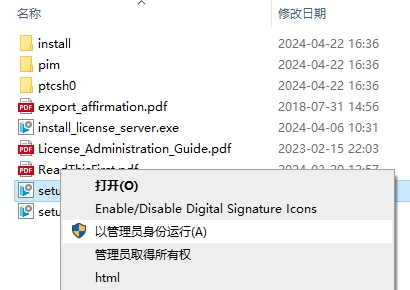

9、右键以管理员身份运行Setup安装程序。

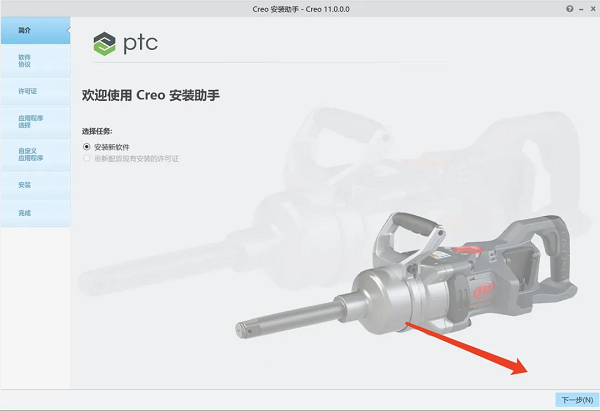

10、点击下一步。

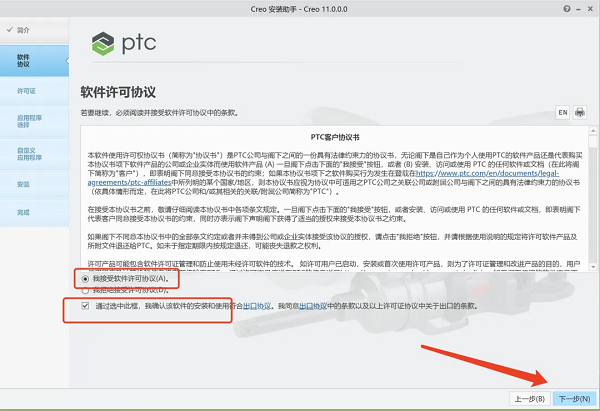

11、选择【我接受...】，勾选协议，点击下一步。

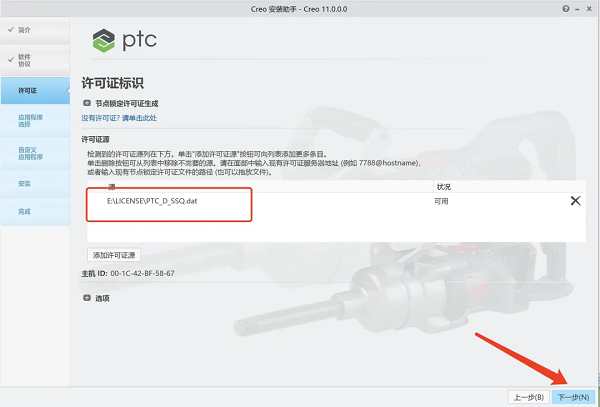

12、前面变量步骤操作若没有问题，这里会自动识别许可信息，点击下一步。

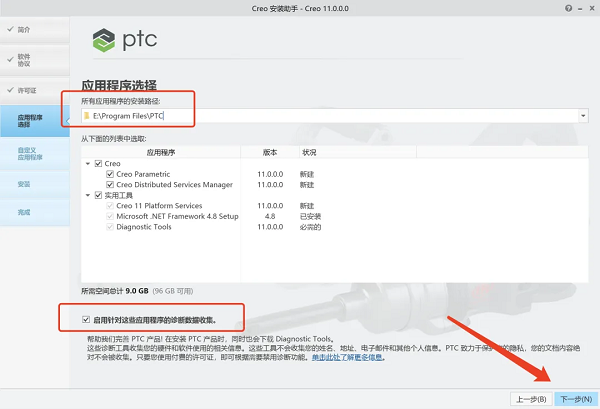

13、修改安装位置路径中的首字符C可更改安装位置，本例安装到D盘，取消勾选【...诊断数据收集】，然后点击下一步。

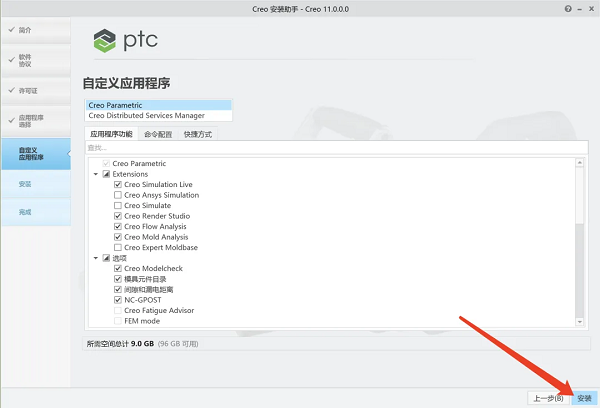

14、点击安装。

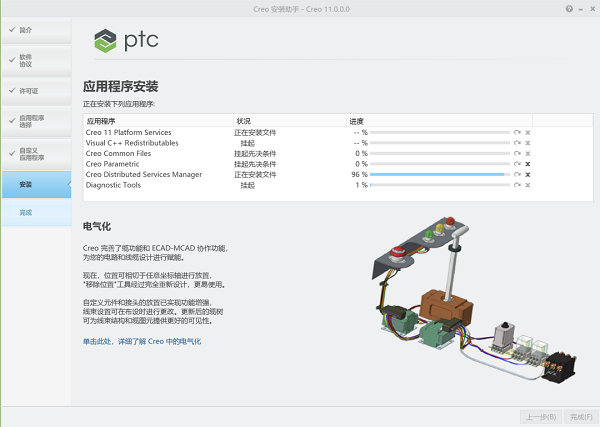

15、安装中，等待安装完成。

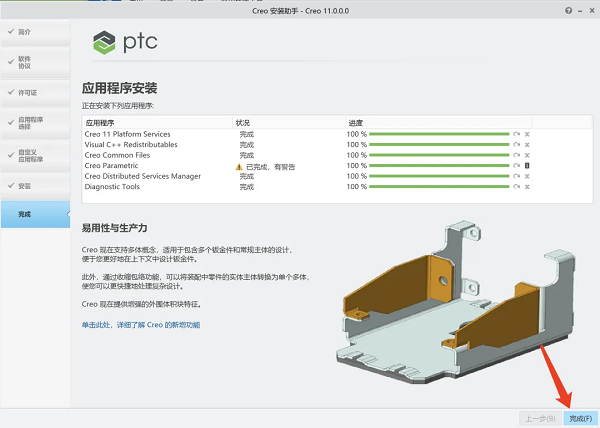

16、点击完成。

17、打开解压后的安装包，进入【Crack】文件夹。

18、复制图示所有文件。

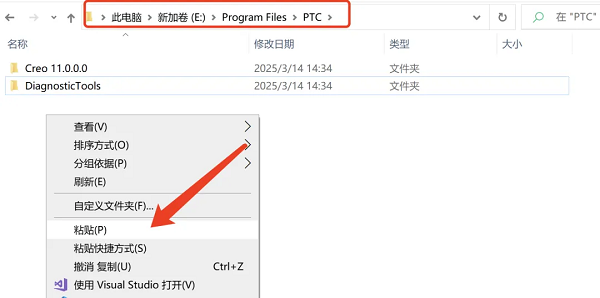

19、打开图示路径E:\Program Files\PTC（第13步设置的路径），在空白处右键粘贴。

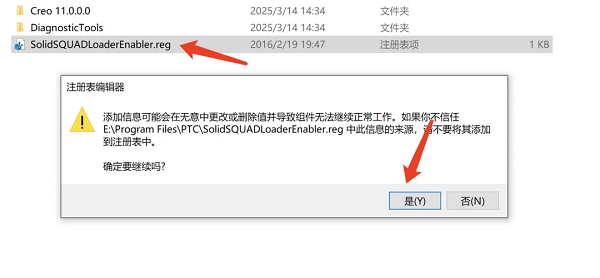

20、双击运行注册表文件，然后点击是。

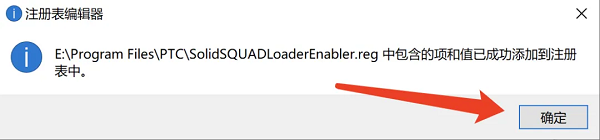

21、点击确定。

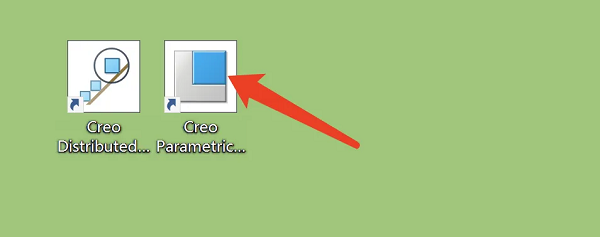

22、双击打开桌面Creo 11.0软件。

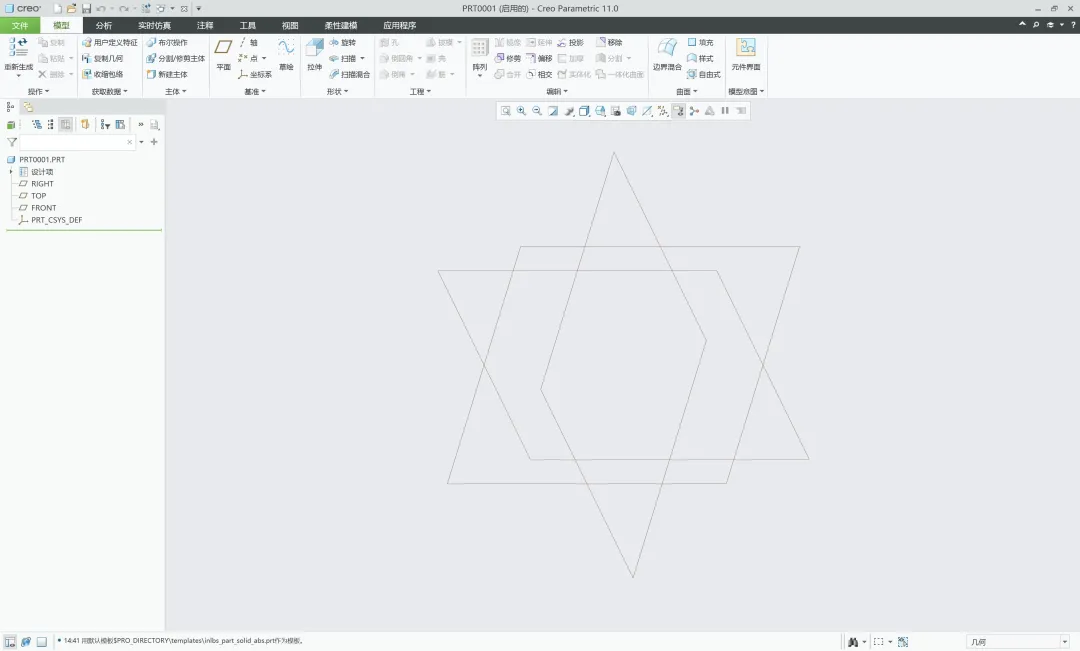

23、安装完成，运行界面如下。

Creo 11新功能介绍

1、电气化

Creo 改善了布缆和 ECAD-MCAD 协同功能，可为您的电路和布缆设计提供支持。

改进了用于操控位置的布缆工具。现在位置可以与任何坐标系轴相切，“移除位置”工具也经过全面改进，使用更加方便。自定义组件和接头的放置已得到增强，现在可以在布线期间更改线束设置。此外，布缆树也已更新，以便能够更清楚地了解线束结构和布缆实体。

此外，ECAD 功能也得到了扩展，增加了透明度控制，改善了 PCB 堆叠和重叠 ECAD 层的可见性。

2、复合材料

设计工程师发现复合材料在更多产品中的应用比以往任何时候都多，而 Creo 11 将继续扩展复合材料的设计、仿真和制造能力。Creo 扩展了过渡、层压截面和悬垂仿真的功能。您甚至可以使用基于区域的设计来定义层和自动从区域构建层。通过扩展的铺层边界、钻芯取样以及导出到先进的激光投影系统的能力，制造得到了增强。

3、基于模型的定义

Creo 为您提供了更为强大的基于模型的定义工具，让您以更少的投入获得更高的清晰度。现在，您可以轻松地将设计数据整理成简单的表格，这些表格可供人和机器读取，包括用户定义的文本、参数标注和语义参考。

为圆柱特征创建 MBD 注释的速度更快，语义查询现在可用于继承模型。GD&T Advisor 已经过更新，可支持面向基本公差的 ISO 22081 标准，用于组合式简化的孔标注以及板和槽特征的丰富定义。

4、仿真

Creo 包含新的仿真驱动设计功能，可帮助您更好地进行设计构思、指导和验证。改进了 Creo 屡获殊荣的创成式设计，包括最小特征尺寸约束条件、轴承承载负荷和平面对称约束条件等方面。

Creo Simulation Live 现在包含共轭热传递，以实现实体几何和流体之间的热传递，并扩展了所有类型 CSL 研究的结果。Creo Ansys Simulation 还具有瞬态结构分析功能，用于确定结构在随时间变化的载荷作用下的动态响应。

5、制造

一如既往，Creo 推出了面向增材制造和减材制造的改进功能。对于增材制造，您现在可以在单个连续晶格结构上连接两个或更多个具有不同晶格类型的晶格，并调整随机晶格的孔径控制。此外，Creo 还扩展了 3MF STL 导出选项。

对于减材制造，高速铣削现在具有 4 轴旋转铣削功能，并增强了轨迹铣削功能。此外，4 轴区域车削用户界面也得到了改进。
