MSteel结构工具箱官方版是一款功能非常全面的适用于制图员、CAD学员、3D建模师等行业使用的CAD辅助插件，该插件多种Autocad辅助插件，为用户提供计算功能，辅助绘图操作。同时对原图的属性及图形绝不做任何改动，辅助绘图中生成的图形一般均采用当前图层、颜色及当前文字样式、当前标注样式，并完美兼容各个版本的cad软件。

MSteel结构工具箱官方版还提供了丰富的材料库和设计规范，和钢结构和砼结构的计算，并具有层显示和通用字符方面的计算等丰富的功能。除此之外MSteel结构工具箱官方版更是具备图层自动转换、不等缩放、局部放大等特色功能提高了设计精度和效率，并支持与其他CAD和CAE软件的集成，方便用户进行数据交换和协同工作，帮助工程师快速创建高质量的结构设计方案。

MSteel结构工具箱官方版特色

1、基于有限元分析

采用先进的有限元分析方法，能够处理各种复杂的结构问题，包括梁、板、壳等结构的静力、动力和稳定性分析。

2、丰富的材料库和设计规范

提供了丰富的材料库和设计规范，方便用户快速创建高质量的结构设计方案。

3、高效的数据交换与协同工作

支持与其他CAD和CAE软件的集成，方便用户进行数据交换和协同工作。

4、全面的结构分析、设计和优化工具

提供了全面的结构分析、设计和优化工具，包括钢结构柱脚的计算与绘制、稳定计算、焊缝计算、螺栓群计算、简支梁连续梁计算、轴压或压弯实腹柱计算等。

5、自动转换与不等缩放

具备图层自动转换、不等缩放、局部放大等功能，提高了设计精度和效率。

功能介绍

1、钢结构计算

截面参数查询、计算不规则截面参数、焊缝计算、螺栓群计算、稳定计算、受扭计算、连续梁计算、实腹柱计算、钢管混凝土柱计算、柱计算长度系数、管桁架节点计算、横向加劲肋计算。

门刚铰接柱脚计算、门刚刚接柱脚计算、门刚端板计算、门刚梁柱节点刚度计算、构件表面积、重量统计、钢板重量统计、统计线长。

2、砼结构计算

柱截面估算、砼柱受压配筋计算、不规则截面受压验算、地下室外墙计算、连续梁计算、竖向折梁计算、空心板计算、雨篷计算、梯板计算、弯剪扭构件计算、桩考虑压曲后强度计算。

独立基础计算、主动土压力计算、构件裂缝计算、梁附加箍筋、吊筋计算、折梁折角处附加箍筋计算、预埋锚筋计算、剪力墙边缘构件配筋率、配箍率、锚固长度、钢筋排列。

3、辅助计算

幕墙荷载计算、玻璃板块计算、线材下料优化、天沟断面及落水管计算、弹簧刚度计算、结构基本自振周期估算、高宽比计算、风荷载标准值计算、风速风压换算、消防车荷载折减计算。

地震影响系数、计算插值、方程求解、PKPM标准层结果合并。

4、层与显示

层与显示、部分显示、部分隐藏、按层显示、按层隐藏、按颜色显示、按颜色隐藏、按颜色后置、层锁住、层解锁、单层锁住、单层解锁、图层批量修改/新建、图层自动转换、图层切换。

填充切换、线型切换、标注切换、设置当前层、设置当前标注样式、设置当前字体样式。

使用环境

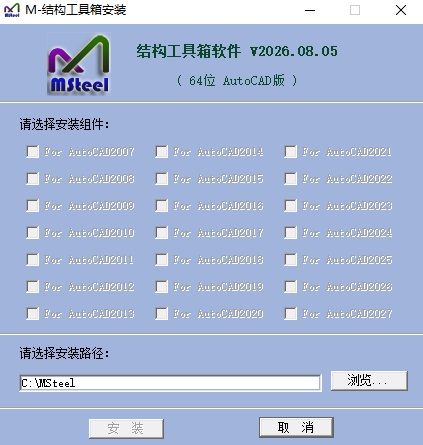

外挂于AutoCAD下，适用于32位或64位Windows系统，对CAD原有环境不作任何改动，绝不随意改动原图的状态、属性。

64位系统：AutoCAD2007~2027

32位系统：AutoCAD2007~2016

常见问题

一、如何备份我的截面库？

1、在您的安装目录下存在Snoopy.Sec_I1、Snoopy.Sec_I2、Snoopy.Sec_I3...这些文件，这些即是截面库文件，您只需备份这些文件即可。

2、当您需要使用备份的截面库文件时，只需关闭CAD，然后将备份的文件拷贝回原来安装目录下，将原目录下的这些文件覆盖掉即可。

二、如何保存我的软件设置？

1、在您的安装目录下存在Snoopy.cfg1、Snoopy.cfg2、Snoopy.cfg3...这些文件，这些即是软件设置文件，您只需备份这些文件即可。

2、当您需要使用备份的软件设置文件时，只需关闭CAD，然后将备份的文件拷贝回原来安装目录下，将原目录下的这些文件覆盖掉即可。

三、为何无法生成计算书？

如果生成的计算书为空白，可能的原因：

由于windows系统的权限有限制，造成软件无法对这文件进行写操作。

解决方法有如下三种：

1、将MSteel软件安装到非系统目录，即不要安装到像C:\Program这种系统目录下；

2、启动AutoCAD时，点击鼠标右键，选择<以管理员身份运行>；

3、点击AutoCAD快捷图标，点击鼠标右键选择<属性>，在属性对话框内选择<兼容性>分页，在里面勾选<以管理员身份运行此程序>，这样AutoCAD每次启动都会默认按管理员身份运行。

四、为何我电脑的时间日期还没超过软件的时限，软件却提示为功能限制版？

可能你电脑改过日期或者由于其他原因造成软件错判，可在软件里，点击<软件设置>下<关于...>功能，在弹出对话框上点击<根据网络时间重置时限>按钮来恢复正常的软件时限。
