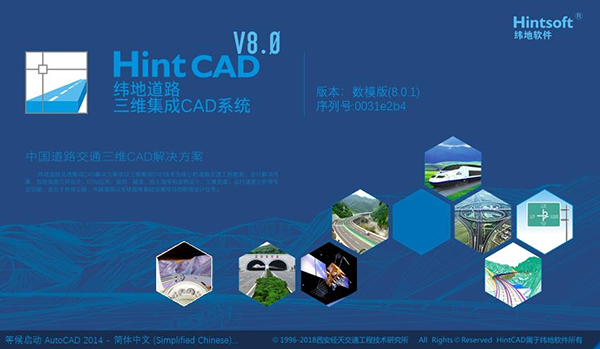

纬地道路三维集成CAD系统是一款路线与互通式立交设计的大型专业CAD软件，搭载智能互通设计模块，覆盖各类简易互通、大型枢纽立交的快速布线与优化任务，支持动态拖拽调整线形，可处理匝道衔接、渐变过渡、路基拼接细节。

纬地道路三维集成CAD系统适配国内现行公路、市政设计标准，内置全套本土化图纸、表格模板，平面图，均可一键批量生成。搭载自研高速数模引擎，可精准读取航测地形图、激光点云、DEM等多源数据，快速构建高精度DTM数字地面模型。

软件特色

1、提供从项目选线定线、方案优化到平面、纵断面、横断面等交互式几何设计、动态优化调整等功能，能大幅度提高工程项目勘察设计的效率，设计精度与质量超过相关行业与专业的最高要求。

2、提供路线平、纵面线形设计的常规计算和多种反算模式，能完成对各种线形组合的计算和绘图；同时，采用动态拖动技术，灵活实现对交点、变坡点、曲线半径、长度及坡度的动态拖动与调整；能自动绘制输出符合现行规范要求的平、纵面设计图纸。

3、提供参数化横断面设计与绘图功能，能批量自动化完成逐桩横断面设计（戴帽子）与绘图，自动计算横断面填挖方面积；提供设计控制、土方控制和绘图控制等功能，满足各类项目横断面设计对边坡、边沟设计型式、土方计算方式、绘图样式等的不同需求。

4、提供了多种外业测设数据输入与转换的接口，同时支持现场定线（低等级公路适用）与纸上定线（高等级公路适用）两种设计模式，并支持多级断链和纸上移线等功能和需求。

5、支持多种路基超高、加宽渐变方式，自动依据相关规范进行路基超高、加宽的过渡设计与计算；支持多种类型的路基支挡、防护构造物处理；支持高等级公路沟底高程控制的横断面放坡设计模式；提供平、纵、横设计图纸的自动分图、排版与批量打印功能。

6、以公路行业标准规范为参考，提供路线几何设计“自动审核”功能，可自动完成“8大类、120余项专业内容的审核与检查”，一键式输出《项目审核检查报告》（含图表），在标准规范符合性检查的同时，为项目总体设计、安全性评价等提供支撑。

纬地道路三维集成CAD系统常见问题（FAQ）

Q1、边沟和挡土墙设计重叠问题？

A：这个问题多是出现在矩形边沟外边缘点直接接护面墙引起的。可以通过修改设置边沟形状或护面墙型式来解决：

※在控制参数输入中将此段边沟外侧增加一组数据，设置一个碎落台，碎落台外侧点接护面墙即可。或者是将此段边沟外侧边坡设置为与护面墙同坡即可

※修改护面墙尺寸，使护面墙插入点以下的坡段坡度等于或小于边沟外侧边坡的坡度，也可以避免护面墙或上挡墙伸入到边沟

Q2、挡土墙系统做挡墙设计注意的问题？

A：依据同一路线项目可以分段或分左右侧新建多个挡墙设计项目来完成挡墙设计，然后仅在其中一个挡墙设计项目中使用“存为HintCAD格式”命令得到一个dq文件（该dq文件可自动添加到路线的项目管理器中），对于其它的挡墙设计项目均使用“存到HintCAD文件中”命令，就可以将所有挡墙项目的设计成果保存到同一个dq文件中。这样在进行横断面设计绘图时，路线左右侧的所有挡墙即可同时绘制在横断面图上。

Q3、立交设计过程中，手工分图的问题？

A：首先安装AUTOCAD EXPRESS TOOL，然后在cad里面输入appload命令加载cad目录下的express下的所有文件，然后可以利用纬地里面拓展工具进行分图，不然可能分不出来，这主要是CAD软件启动时没有完全加载express目录下的文件造成的。只有这样才能人工分图

Q4、计过程中部分文件找不到路径的问题？

A：在纬地项目管理内逐个加入即可。
