浩辰CAD电气2027是一款面向工业及民用建筑工程电气设计的专业CAD软件，主要用于强电、弱电、照明、防雷接地、桥架设计等工程绘图工作，让从方案设计到施工图输出的整个流程更加方便高效。

浩辰CAD电气2027针对大型图纸处理、文件编辑和日常操作上运行更加稳定流畅，在图纸操作、多窗口管理、批量出图以及文件交互方面也更加方便，让电气设计人员在“画图、改图、查图、出图”的整个过程中更加轻松。

浩辰CAD电气2027强电平面平面设置指南

1、线缆、设备、图层设置

菜单：[设置帮助]→[设置]→[系统设置]

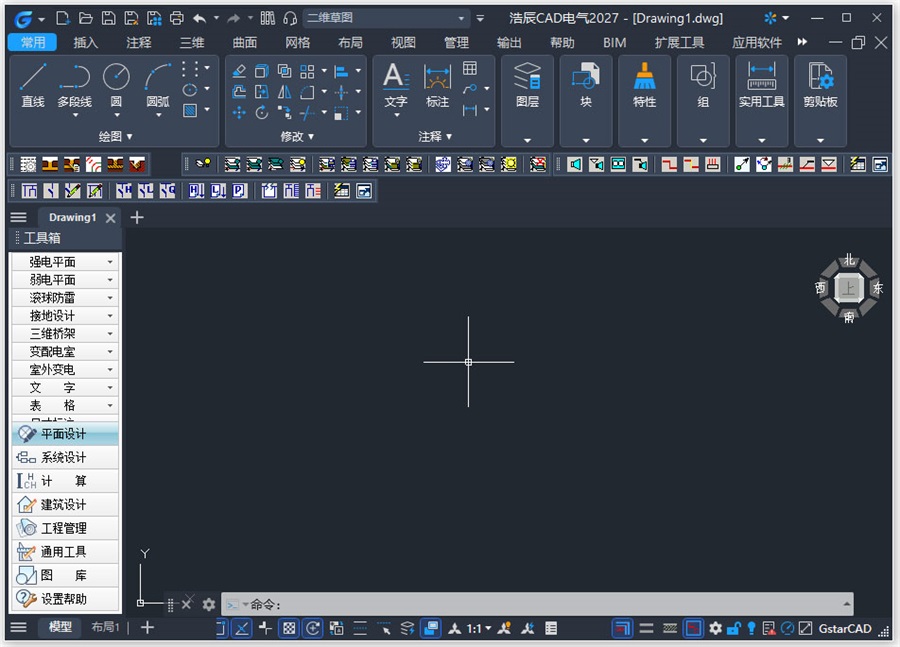

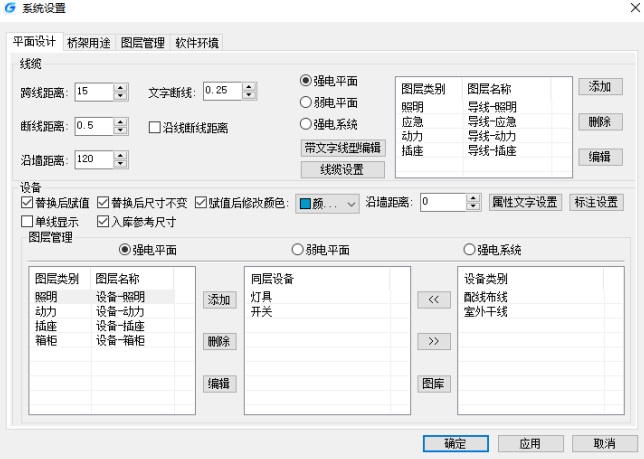

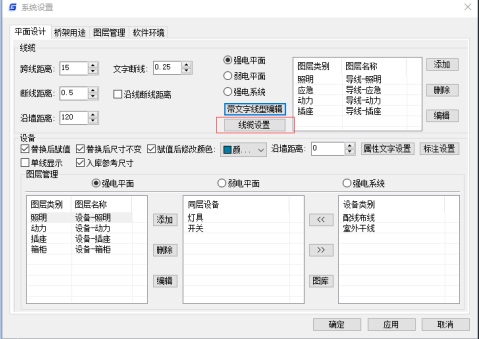

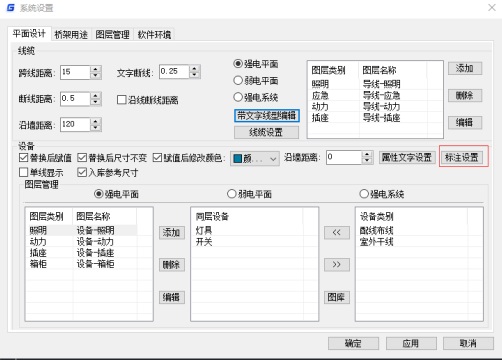

功能：设定相关的线缆、设备、图层管理参数执行后出现平面设计设置对话框，如下图所示。

线缆

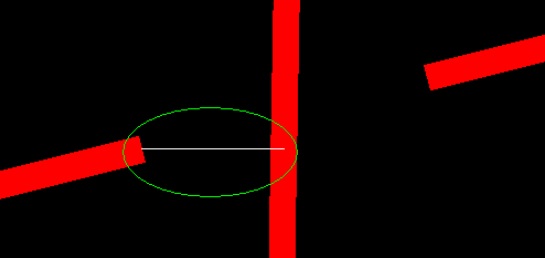

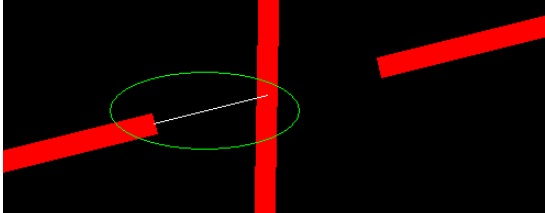

[跨线距离]导线跨越设备时（不与该设备连接），跨线断开处距设备边的距离，单位为：mm。如：跨线距离设置为15mm，线型比例为1:100，跨越的设备宽度,300mm，那么从断线起点到终点的距离=15x100+300+15x100=3300mm。

[文字断线]导线带文字时，文字的断线的距离，如图：

[断线距离]导线与其它导线相交时（非连接），相交处垂直断线的距离的一半，单位为：mm。如图：

[沿线断线距离]勾选该项，断线距离为沿线断线距离的一半。如图：

[沿墙距离]针对平面布线—沿墙布线功能的，在此设置线与墙之间的距离，使用命令时，线缆会自动按照距离进行沿墙布置。沿墙距离可以设置为负值，相当于线缆布置在墙内或者墙的另一侧。

2、设备

[替换后赋值]此设置只对“设备替换”这一个布置命令有用，我们可以在这里先设定好是否在设备替换后直接对设备进行赋值，如是，设备替换完之后，设备赋值对话框会自动弹出来，让其对设备进行赋值；如否，设备替换完之后，设备不进行赋值。

[替换后尺寸不变]图块参数比例变化后，使用“设备替换”命令，替换后的设备尺寸保持不变。

[赋值后修改颜色]勾选，则赋值后颜色可根据选择修改，不勾选，赋值后图例颜色不变。

[沿墙距离]设备图例的底部距离墙线的距离，单位为实际尺寸（mm），输入沿墙距离后，会对平面布置沿墙布置和插座穿墙命令有用。沿墙距离可以设置为负值，相当于设备布置在墙内或者墙的另一侧。

注意：比如当用户在布置配电箱时，如配电箱要布置到墙内，我们可以此设置沿墙距离为-200，即当用户用沿墙命令布置的时候，配电箱会自动布置到墙内200mm的距离。

[单线显示]勾选后，设备图块全部不显示线宽。

[入库参考尺寸]自定义的设备图块入库，一般控制不好大小，勾选后，在入库时软件命令行会提示：

在图中选择一个可参考尺寸的设备，新图块会按照参考设备尺寸入库。

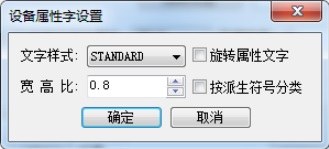

【属性文字设置】-[文字样式]设置设备属性文字的样式。

【属性文字设置】-[宽高比]设置设备属性文字的宽高比。

【属性文字设置】-[旋转属性文字]勾选后，设备图块和线缆中的属性字，其角度会随着图块和线缆的改变而改变。若不选中，则设备图块和线缆中的属性字方向始终为正。

【属性文字设置】-[按派生符号分类]勾选后，部分设备编辑功能及设备赋值、标注及统计，按照派生符号分类处理。

【标注设置】可以设置设备标注的样式。本功能将在设备标注设置中详细说明。

3、图层

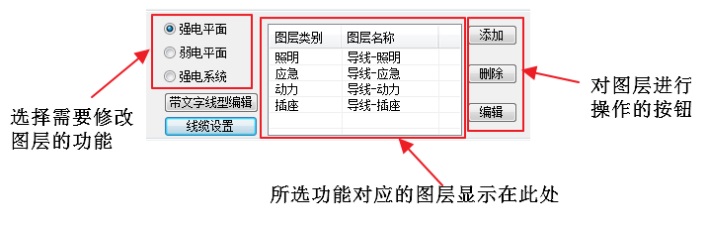

线缆图层管理线缆的图层管理功能，可以在强电平面、弱电平面及强电系统中添加、删除、编辑线缆的图层类别及图层名称，增加的图层会在线缆设置中显示并可选。

[添加]点击该按钮，弹出所示对话框：

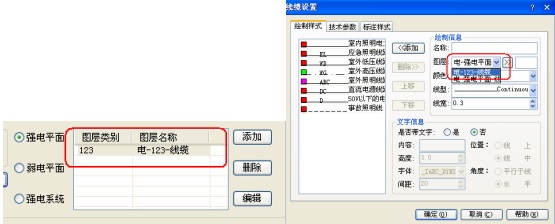

该处可输入自定义的图层类别、图层名称、颜色、线型等参数，点击确定后，会在空白处的显示区显示出新增的图层（下图左）。同时也会在电缆设置—绘制信息—图层中，显示新增的图层。

[删除]点击该按钮，确认删除选择的图层，该图层删除。

[编辑]点击该按钮，弹出所选择图层编辑界面，操作方式同新增图层界面，不再赘述。

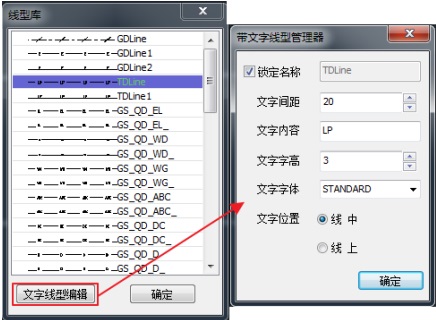

[带文字线型编辑]点击该按钮，弹出下左图所示线型库界面，展示所有带文字线型；双击线型或者点击“文字线型编辑”按钮，可以对当前线型进行编辑，弹出下右图所示线型管理器界面，设置当前所选线型的文字参数，确定后线型数据保存并更新。

[电缆设置]点击该按钮，弹出线缆设置界面，可以对线缆进行设置。本功能将在线缆设置中详细说明。

设备图层管理

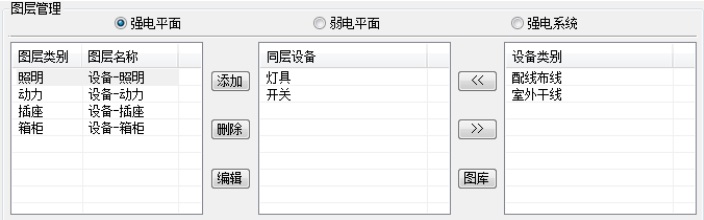

设备图层管理也可以分为强电平面、弱电平面、强电系统三个功能模块，界面分为三个区域，如下图所示，左侧为自定义图层类别，中间为需要设置为同层的设备，右侧为设备类别。

浩辰电气的设备层分的比较细，例如：强电平面设备层分为灯具层、开关层、插座层等。如果在绘图时，希望把灯具、开关、插座放到照明层，那么可以使用设备图层管理建立这样一个图层。

操作步骤：

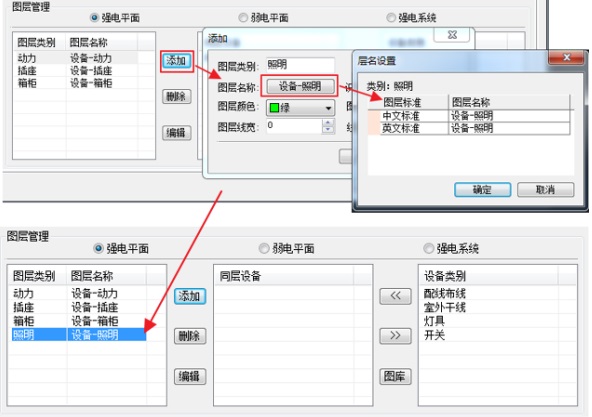

1.添加一个需要的图层类别：点击“添加”，输入“图层类别”为“照明”，可以设置图层名称，依次点击确定后，就会在左侧空白处增加“设备照明”层。见下图：

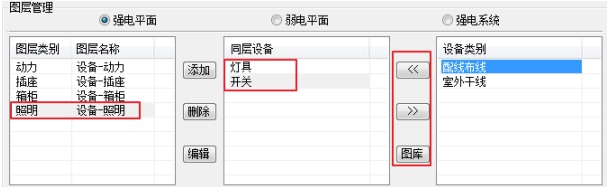

2.在右侧的设备类别栏，选择需要放到“设备-照明”层的类别就可以了，选中类别，点击，该类别进入同层设备栏中。想删除已放置的同层设备，点击就删除了。也可以点击，直接进入图库选择需要的设备类别。见下图：

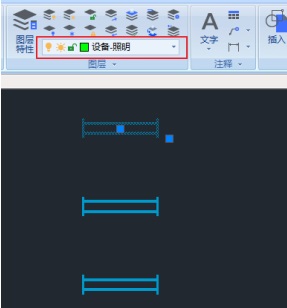

3.点击“确定”，在绘制灯具或开关时，其显示的图层即为新增的图层，见下图：

设备标注设置

菜单：[设置帮助]→[设置]→[系统设置]→[设备]→[标注设置]

功能：设置新的设备标注形式，修改已有的标注形式

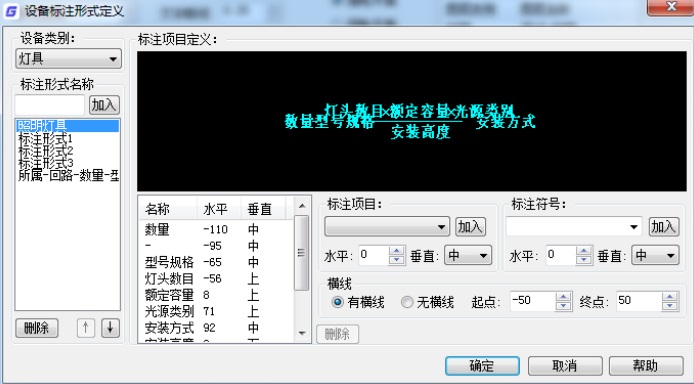

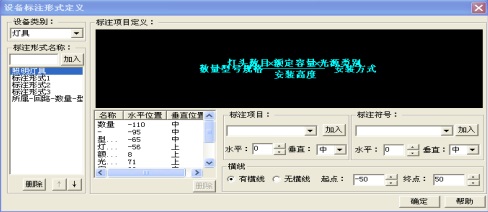

执行此命令，出现“设备标注形式定义”对话框，如下图所示。

[设备类别]浩辰CAD电气软件中标注形式是按设备类别来定义的，每类设备可以定义多种标注形式，以后用户可以直接调用设备标注功能，软件自动按照设备的种类和标注定义的形式，提取设备赋值的信息，自动绘制在图纸上。

[标注形式名称]输入名称，如“灯具标注－浩辰”，点［加入］，即可新建一个新的标注形式；选择“”或“”，可以调整选中标注形式在列表中的位置。选择了某种标注形式以后，这种形式的示意就会在图形区中实时的显示出来。

[标注项目定义]显示当前标注形式包含的标注项目的名称、水平位置、垂直位置等，并在右侧幻灯直观显示出来。选择列表中的项目，在下面的［标注项目］栏中，输入“水平”坐标和选择“垂直”位置，可以确定标注项目的位置。

[标注项目]从下拉列表中可以选取要标注的内容，点［加入］即可加入上面标注项目定义列表中，并在右侧幻灯中实时的显示出来。

注意：如果下拉列表中没有需要的项目，可以通过平面图库管理，对此类设备定义新的“技术参数”即可，具体操作详见图库的有关说明。

[标注符号]指标注文字中的分割符号等，同样也在[标注项目定义]中列出，操作方法同［标注项目］。

[横线]定义有分子分母形式的标注，通过定义“起点”和“终点”坐标来定义横线的长短。调整分隔线终点位置，在示意图中动态显示。（相应的标注内容，在垂直选项中应选择“上”或“下”）。

4、线缆设置

菜单：[设置帮助]→[设置]→[系统设置]→[线缆]→[线缆设置]

功能：定义线缆的绘制样式、技术参数和标注样式。

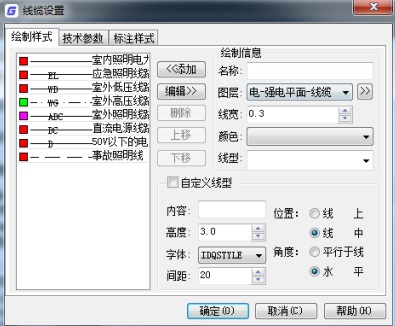

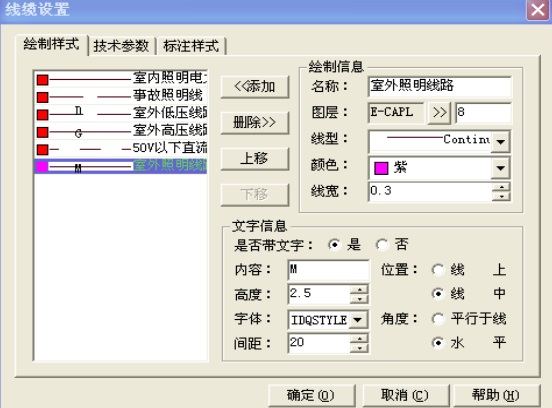

执行此命令，出现“线缆设置”对话框，对话框有三个选项卡：绘制样式、技术参数、标注样式。“绘制样式”选项卡，见下图，在左侧“线型列表”中双击已经定义好的线缆，在右边的框格中对各相参数进行编辑，然后按［添加］按钮，可以覆盖原来的定义。用户也可以输入新的名称和线缆的各项参数，点击［添加］按钮，定义新的线型。线缆参数中，“文字间距”项可设置为0，以达到一段线缆只标注一组文字的效果，弱电线缆默认的文字间距参数为0。

注意：各种线型的绘制图层可以定义在同一个图层上。线宽为图纸尺寸，单位：mm。

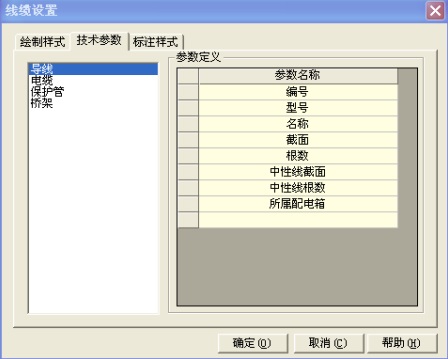

“技术参数”选项卡，如图，在右侧的“参数定义”栏中可以添加新的参数名称，点击［确定］可以保存修改的技术参数。定义的这些参数，在线缆赋值时列出，用户完成赋值后，在统计时可以自动统计汇总。

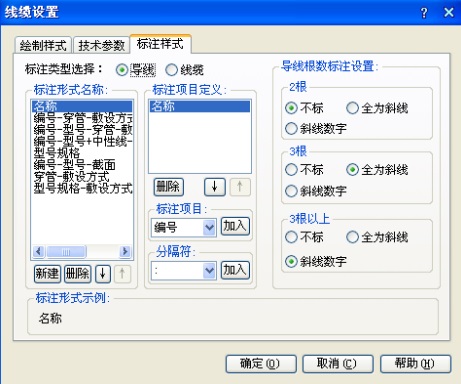

“标注样式”选项卡，如图，用户可以在此定义线缆的标注形式：

[标注类型选择]分为导线、电缆两类，用户首先点选要定义标注类型的种类。

[标注形式名称]点击［新建］，建立一个标注名称[标注项目定义]选择一个标注形式名称，在标注项目中选择一个标注项目，或一个分割符，点击［加入］，加入上面的列表中。在标注形式示例中显示标注的实际式样。

注意：标注项目的输入顺序为从左向右和从上到下，标注项目的内容为线缆设置中技术参数定义的内容。

[导线根数标注设置]用户可以在这里设置2根、3根及3根以上情况，导线根数标注的形式。

注意：线缆统计时，默认按照此项定义自动统计线缆长度。

软件特点

1、智能联动的照明及弱电设计，图纸绘制一气呵成。

2、开放定制、灵活便捷的图层工具，智能识别墙线等建筑部件。

3、二、三维同步生成，桥架、电缆沟及构件自动匹配。

4、专业化及强大的计算工具，紧随规范及国标实时更新。

5、灵活开放的数据库，包含全计算参数数据库、图形数据库。

6、应用三维曲面设计技术，自动计算避雷针防护区域。

功能介绍

1、强电和弱电平面

十余种设备布置方式，导线自动追踪设备移动并智能连线，无需赋值直接标注，自动生成设备材料表，减少重复劳动。

2、设备图库

外部图块智能识别，无需入库即可进行调整；只需将图块拽入一个目录，即可实现批量入库；更新图库一键操作。

3、三维桥架

二三维同步绘制桥架、电缆沟、配电柜。实现配电柜与电缆沟一体设计，双排布置，并可以自动生成剖面图。

4、接地设计

接地线线型自由选择，可随意绘制主接地网，也可根据建筑物外轮廓自动生成接地网。

5、滚球防雷

快速布置避雷针、直观显示保护范围。自动标注BX值，自动生成防护范围表和Word格式计算书，生成三维图形动态观察。

6、新版照度计算

快速拾取多层建筑图，读取每个房间的面积和高度，批量修改赋值灯具和光源参数。一键计算，快速生成计算书，生成布置效果图。

7、强电系统

提供多种回路方案，可快速绘制动力及照明系统图、干线系统图、配电箱展开图。自动生成动力及照明系统图。

8、规范支持

紧随规范及国标实时更新，确保设计合规无忧。目前已更新电气规范查询文件相关规范共28册。

9、建筑设计

配备基础建筑设计功能，可以实现轴网柱子、墙  体、门窗、房间屋顶、楼梯的绘制，实现三维建模。
