Hot Door CADtools是由 Hot Door 公司开发的一款用于 Adobe Illustrator CAD 工程制图插件包，它在Illustrator工具面板的10个对象组中集成了92个绘图、编辑、标注、尺寸标注、转换、创建和实用工具，使Illustrator能够执行原本AutoCAD才方便的操作，如插图标注、等量绘制和等量标注。用户可通过鼠标单击绘制任意比例、编辑和尺寸矢量图稿，并以数字方式精确控制对象或点。

Hot Door CADtools插件还具有强大的实时尺寸标注系统，尺寸能跟随并自动响应图稿变化；内置CADsymbols数据库提供数百个建筑、人物和景观矢量符号，可自动缩放适应目标图层；同时提供CADguides标尺网格、CADdashboard控制面板、上下文CADhelp教程以及比例计算器、CADtracker精准测量工具，支持角度、周长、长度和面积计算。

功能特色

1、尺寸和标签的样式无限

创建精美的实时尺寸，如尺寸，字母，数字或自定义文字。使用文本，数字，字母或对象几何创建自定义标签。

2、CADshortcuts和自动尺寸

使用CADshortcuts面板立即将尺寸应用于图稿。通过应用保留CAD工具设置的自定义预设来节省时间。

3、点击拖动工具，无缝集成

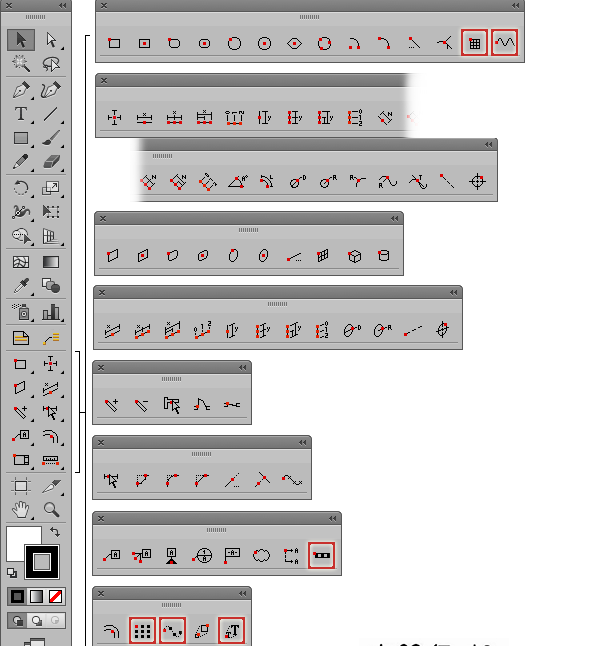

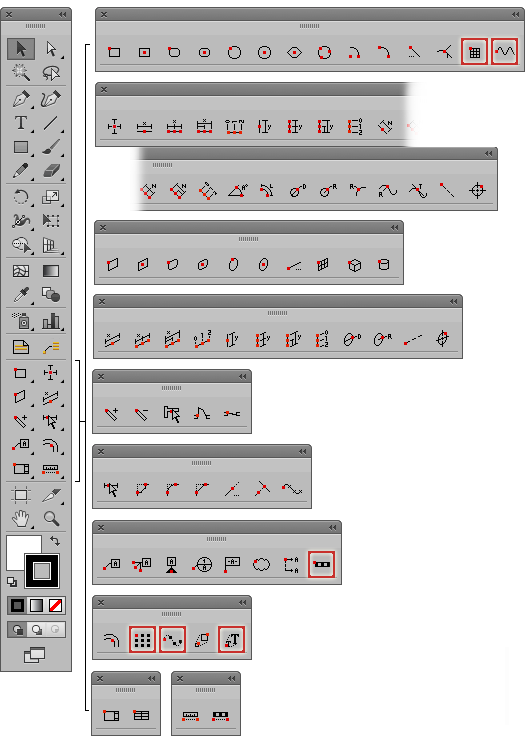

CAD工具向工具面板添加了92个工具。红点表示用于编辑或创建对象，标签或尺寸的鼠标单击的数量和位置。新工具包括缩放线，重复，沿路径重复，缩放类型，网格和波形工具。

4、引导和网格你的方式

使用CADguides，可以自定义可以使用CAD工具绘图工具捕捉的缩放标尺和网格。显示全屏游标以轻松创建和编辑CADtools对象。

5、CADdashboard和CADhelp

使用CADdashboard快速访问所有工具和面板。上下文相关的CADhelp面板显示当前工具或面板的分步详细信息和视频教程。

6、文档或图层比例和比例计算器

从各种工程和建筑规模中进行选择，或创建无限数量的自定义比例。使用比例计算器可以轻松确定比例。

7、以比例测量和变换对象

使用CADtracker以数字方式移动和转换对象。查看一个或多个路径或放置图像的角度，周长，长度和面积。

8、3D风格的立方体，圆柱体和平面

使用CADaxonometric面板创建具有自定义类3D视角的艺术作品。使用轴测尺寸工具标注尺寸或平展为正面，侧面或平面视图。

9、CADunits涵盖所有可能性

设置尺寸值的单位和精度，以及数字输入，CADrulers和CAD工具面板选项。使用巧妙的紧凑部分为专业文档添加润色。

软件优势

一、在任何缩放 – 文档或基于图层绘制Illustrator艺术

使用简单的比例计算器额外的帮助

查看缩放的CADrulers和CADgrids

创建和调整墙壁并插入门/窗户

项目艺术到轴测/等距平面为3D效果

使用轴测图/等长工具创建立方体和柱面

用数字控制绘制网格和波浪

使用简单的数字输入创建即时标题和表

访问数百个建筑，人和园林绿化的符号

二、主要尺寸和标签功能

使用自定义样式或文字点击向下拖动尺寸

维度每个可能的对象，路径或空间中的点

创建跟随和响应图稿更改的实时尺寸

测量一个或多个路径的面积，周长和长度

使用文本，数字，字母或对象几何创建自定义标签

三、主要编辑和转换功能

使用CADtracker对组或独立轴上的对象进行数值移动和变换

项目或维度平面艺术在轴测图视图

在对象角上创建圆角，倒角和轮廓

单击可修剪和延伸路径以创建精确的交叉点

用路径分割工具将路径切成相等的部分

创建矢量路径的偏移量，包括数字控制

使用数字精度在网格或沿路径重复对象

使用比例和缩放类型工具缩放比例尺中的艺术

四、快捷键和教学功能

通过上下文敏感的应用内用户指南和1分钟视频教程快速了解功能

CADshortcuts面板中的自动维度对象

将CADtools设置保存或加载为可共享的预设文件

使用键盘输入快速工作，同时拖动尺寸，标签，门/窗口，多边形，圆角矩形，网格和波形以便即时编辑形状

注意

Hot Door CADtools 安装支持的 AI 版本，从 AI CS6~AI CC 2019

首先正确安装 Adobe Illustrator 2019

根据你安装的版本，将插件 .aip 复制到 AI 的插件目录默认路径 C:\Program Files\Adobe\Adobe Illustrator CC 2019\Plug-ins（增效工具）

各版本对应关系

AI23_64——AI CC 2019 64bit

AI22_64——AI CC 2018 64bit

AI21_64——AI CC 2017 64bit

AI20_64——AI CC 2015.3 64bit

AI19_64——AI CC 2015 64bit

AI18_64——AI CC 2014 64bit

AI17_64——AI CC 64bit

AI16_64——AI CS6 64bit
