Fritzing是一款电子电路设计的开源软件，用于Arduino及其他电子原型项目的设计与展示。软件采用直观的图形化操作方式，用户可以在界面中搭建电路原型，查看元件连接关系，并制作PCB布局。Fritzing内置常用电子元件库，也允许用户自行添加元件，方便进行不同类型的电路设计。软件操作简单，适合电子爱好者、学生以及需要快速制作电路原型的开发人员使用。

Fritzing使用技巧

1、如果在元件库中找不到元件，通用IC是个好帮手。拖到你的草稿上，然后使用指示器中的小工具：从25种不同的通孔和SMD包中选择；修改针脚标签；对DIP和SDP修改针脚数。你也可以通过针标签编辑器修改针脚名称。

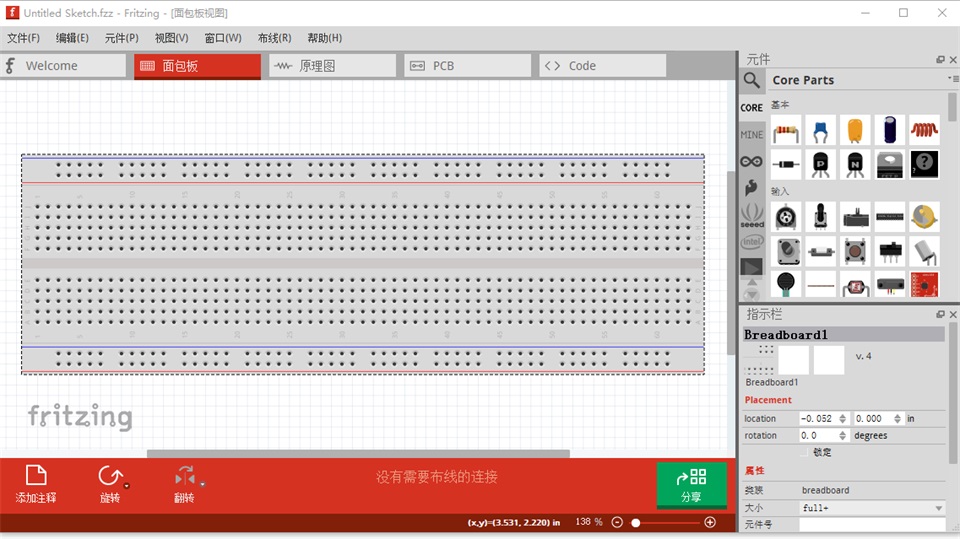

2、在面包板视图中，拖动元件保持它的脚连接在面包板上，在开始拖动时按住Alt（Linux：meta）键。

3、在面包板视图中，增加曲线，绑定腿，按住Control（mac：command）键拖动。你可以在配置中设置是否弯曲的线是默认值。

4、在面包板视图中，从针脚拖出一条线，按住Alt（Linux：Meta）键。

5、要拖动画布，按住空格键使用鼠标拖动它。

6、自由旋转面包板或PCB视图中的元件，选择它，然后使鼠标接近它的一角直到看到旋转的光标。按下鼠标，那个角将会跟随你的鼠标拖动旋转。

7、在PCB视图中自由转动logo文本或图像，按住Alt（linux：meta）键，然后自由旋转它。

8、在视图中开启某一层的可视度，进入视图菜单，选择一个可视的层的项目。或者从窗口菜单打开层面板。

9、元件库中的图标可能和多个元件相关联。所以从元件库中拖动一个图标到sketch中时，查看指示栏。指示栏将显示可以选择修改的元件，或者将它转换为相关的元件。元件库的图标也是一个小的“堆栈”，而不只是一个图标。

10、从Fritzing中导出图像时，可以选择导出哪一些层。在选择‘导出...’命令前，进入视图菜单，隐藏不想被看到的层。

11、编辑元件标签，双击它，或者使用指示窗口中的文本输入控件(在指示栏Inspector下面的“芯片标签”里输入芯片名字).

12、在元件标签上显示不同的属性，例如旋转或改变字体，右键点标签选择。

13、在导线上增加曲点，在想要增加的地方双击.

14、删除一个导线上的曲点，只要双击它。

15、更精确的移动选定的元件，使用方向键。shift-方向键移动10个单位。

16、拖动一段线段(在两个曲点之间的)，可以按住Alt键(Linux:Meta)拖动。如果同时按住Shift，线段将会垂直或者水平移动。

17、使用shift拖动一段导线终端或者弯曲点，可以强制线段为45度(或者45度的倍数)。如果导线连接到了其他的导线，拖动的线段将和他临近的线段以90度角连接。.

18、在原理图和PCB视图中，如果按住Alt键(Linux:Meta)拖动一个曲点,将会从那个曲点处拖出一条新导线。

19、强制一个元件水品或者垂直的运动，在拖动时按下shift键.

20、如果在选择元件或者导线(段)时遇到问题，尝试选择挡住的元件，把它发送到下面：使用在元件菜单上的上升和下降功能，或者环境菜单(右键菜单)。

软件特色

1、不断更新零件库

Fritzing零件库现在在线存储在github上，并自动检查更新。这意味着您现在将在创建时获得新的零件（或修复）。

2、高DPI显示支持

Fritzing现在可以在所有平台上的高DPI（aka Retina）显示屏上正常显示。这不是真正的高分辨率，但根据较高的屏幕分辨率可以很好地缩放。

3、更容易处理自创零件

定制/自制零件和垃圾桶曾经存储在硬盘上的隐藏位置，这使得使用外部工具（如Illustrator或文本编辑器）编辑它们变得非常烦人。

他们现在方便地位于您的？/ Documents / Fritzing文件夹中以方便访问！

4、制作你自己的电路板

轻松且低成本地将您的电路转化为真正的定制PCB。
