品茗脚手架工程设计软件是一款基于AutoCAD平台开发的三维脚手架设计工具，操作方式接近常用CAD环境，便于工程人员快速上手。软件可进行快速建模和Revit模型导入，结合规范参数与计算算法，对不同类型外脚手架进行智能布置，用户还能根据施工需求手动调整架体方案。

品茗脚手架工程设计软件内置安全计算模块，可根据结构模型和设计参数完成验算，并生成计算书、审核表及节点图纸。同时具备模板配模、架体设计和材料统计功能，可统计钢管、扣件、脚手板等材料用量。完成设计后，可直接输出施工图、专项方案等技术文件，结合三维模型展示，适合方案汇报、专家论证和施工交底等场景。

PS：安装品茗脚手架工程设计软件之前，请确保您的计算机已经安装 AutoCAD【AutoCAD 2008 32/64bit、AutoCAD 2014 32/64bit、AutoCAD 2018 32/64bit】

软件功能

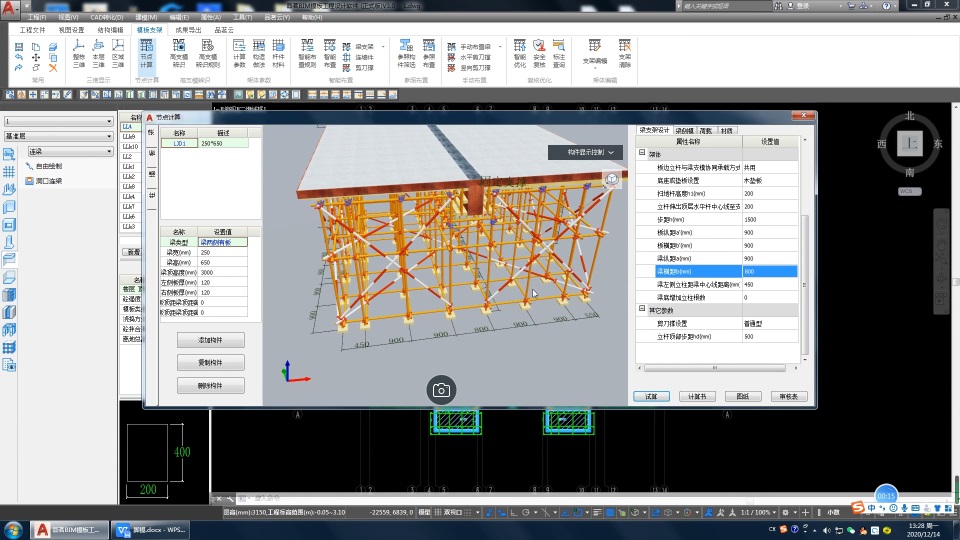

1、节点验算

实现三维节点模型参数化调整和一键验算，将三维模型和计算参数同步设置，并标注相关搭设的尺寸，实现更加直观的设计体验。

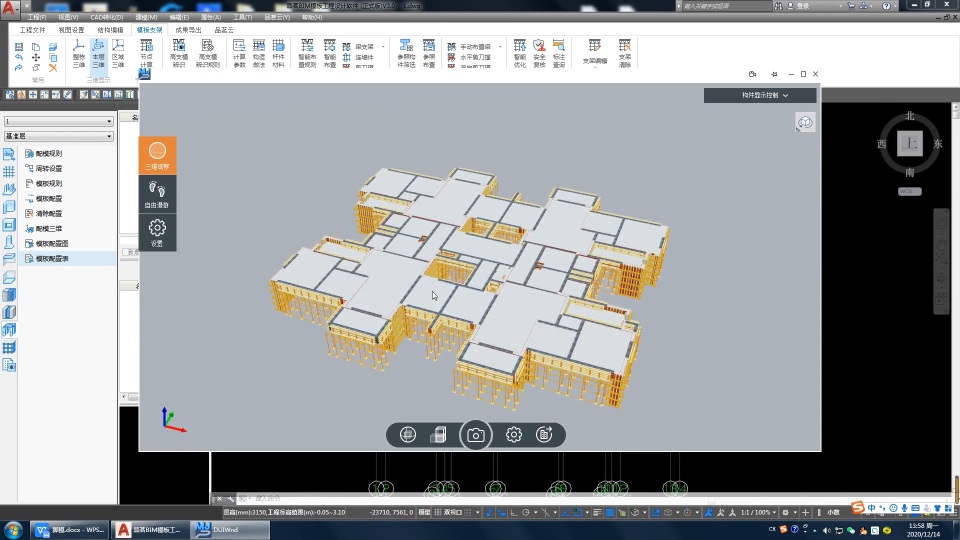

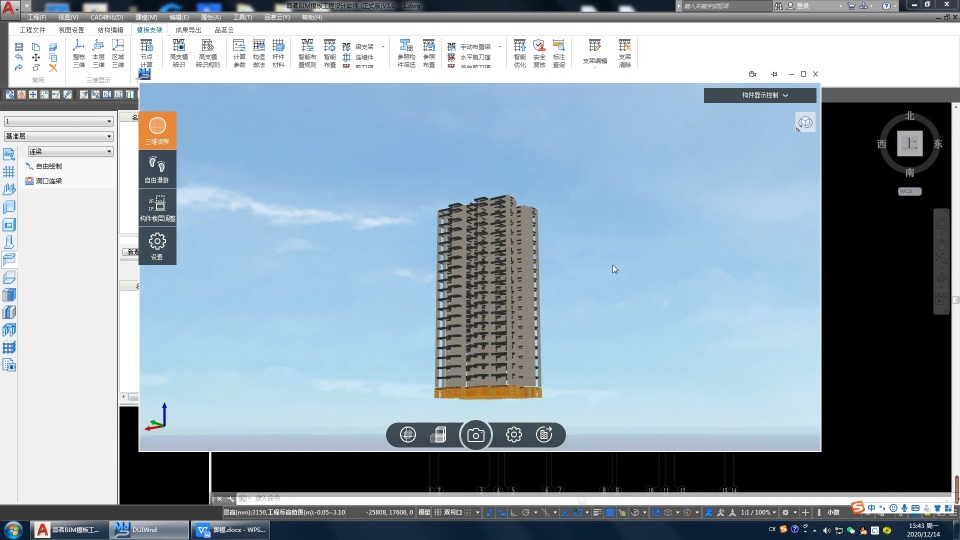

2、3D轻量化模型

基于CAD平台，CAD可正常使用的电脑配置，即可满足软件实现整栋、单层、局部三维模型查看，达到照片级渲染效果。

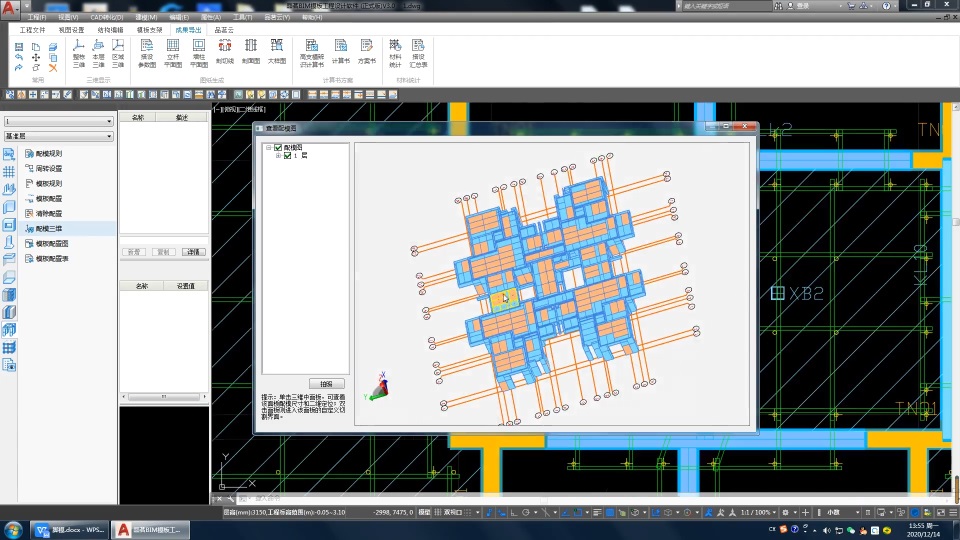

3、架体验算排布

基于整体结构模型，结合品茗安全计算引擎，并依据规范参数和约束条件，智能验算架体设计参数，根据架体设计参数结果智能排布架体。

4、模板配模及下料设计

内置多种配模方法，如标准模板的切割方向、模板的拼接样式均可设置，输出成果包含三维配模图、CAD详细尺寸配模图以及下料表，既能为现场切割拼接提供技术指导，又能用于模板集中加工减少浪费提供解决方案。

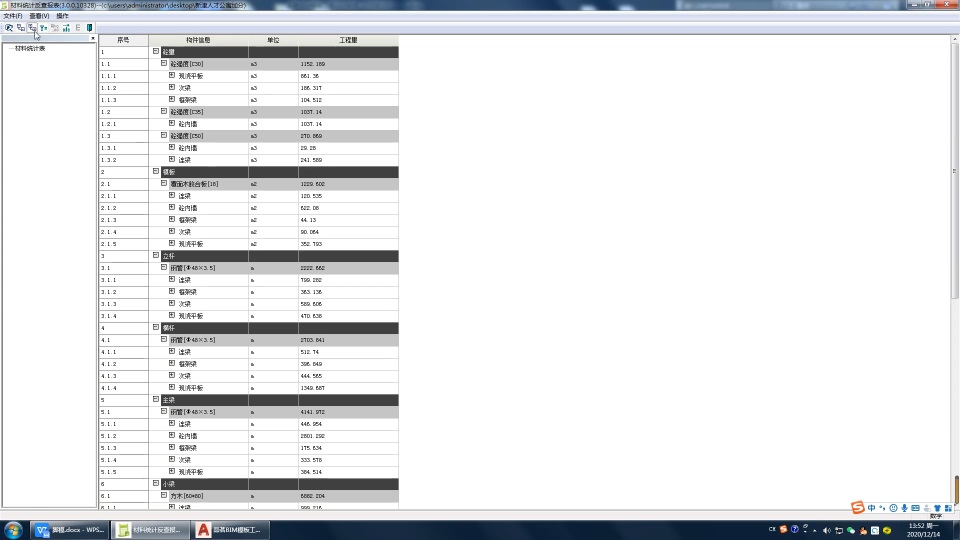

5、材料用量统计

材料统计可按施工段、楼层、结构类别统计出砼、模板、钢管、方木、扣件/可调托座、脚手板、连墙件等材料用量，同时模板来源可根据自己需求设置配模还是周转，从而生成的用量既可体现单层或某一施工段用量也可体现整栋实际用量，并自动统计成表，可快速导出Excel表格便于实际应用。

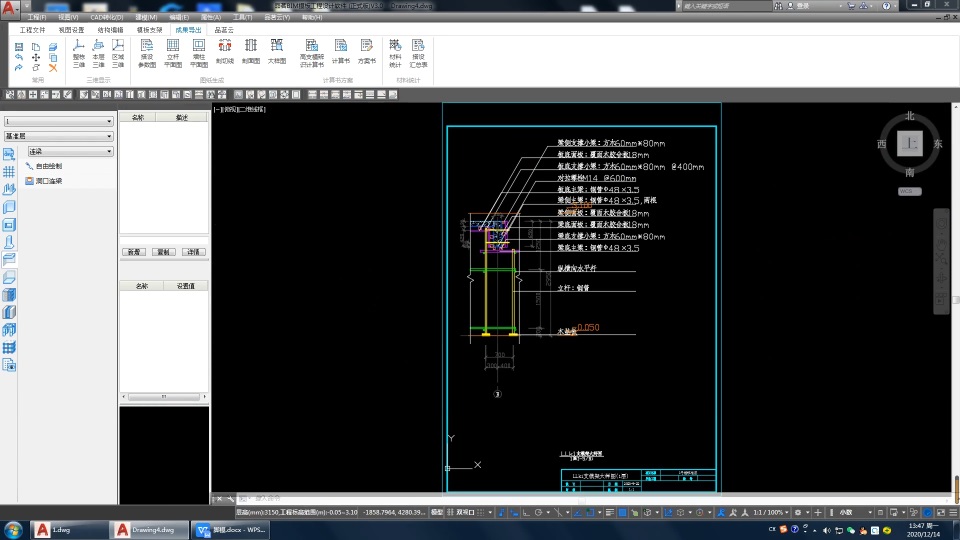

6、计算书图纸输出

根据架体智能排布结果，一键输出平面图、剖面图、大样图等方案施工图纸，图纸形式规范，内容完善，可直接用于指导施工。

品茗三维外脚手架设计软件适用阶段

一、三维技术标阶段

1、施工方案

1）利用软件的模板支架排布设计功能可以快速完成三维模板排布设计和方案编制。

2）利用软件的外脚手架排布设计功能可以快速完成三维脚手架排布设计和方案编制。

2、投标动画

利用软件的建模、翻模和导模功能可以快速完成三维主体结构模型的创作。

二、施工准备阶段

1、施工方案

1）利用软件的模板支架排布设计功能可以快速完成三维模板排布设计和高支模方案编制。

2）利用软件的外脚手架排布设计功能可以快速完成三维脚手架排布设计和方案编制。

2、施工策划

1）利用软件的施工段功能划分施工段。

2）利用软件的材料统计功能规划材料的进出场和现场的周转工程量。

三、施工管理阶段

1、技术交底

1）利用三维进行现场模板支架搭设或者高支模方案专家论证交底。

2）利用三维进行现场外脚手架搭设或者专家论证方案交底。

2、文件管理

利用模型同步功能上传模型到CCBIM进行模型管理。

3、成本管理

1）利用配模功能进行模板的材料加工下料、采购的管理。

2）利用配架功能进行架体采购以及租赁成本的管理。

3）利用材料统计进行每次浇筑时混凝土用量的管理。

配置要求

推荐配置：

CPU：主频3.5G HZ 及以上， 建议I5、I7 四核及以上

内存：16G

显卡：OpenGL 4.0 及以上，Nvidia独显，GeForce GTX 7 系列及以上

显存：4G 及以上显存

最低配置：

CPU：主频2.0

内存：4G

显卡：支持OpenGL，Intel 集成显卡或者Nvidia独显，比如Intel HDGraphics4000 以上，或者Nvidia Geforce 6 以上

显存：1G 及以上
