鲁班下料电脑版是一款适用于现场钢筋下料的软件，凭借专业的技术功能、简洁直观的界面以及易学易用的特点，深受广大用户青睐。该软件完全开放并融入了丰富的经验做法，让计算结果更具实用性；同时支持在 3D 模型中直接修改钢筋图形或参数，并与相应报表实时联动。

其中，内置的加工断料组合系统能大幅降低钢筋加工损耗，只需一张骨架排列图，就能将钢筋下料工作人员从繁杂的图纸中解放出来，显著减轻管理人员的劳动强度，降低出错概率。此外，鲁班下料还具备全新的 3D 显示及编辑功能，可完整呈现整个工程的建筑模型，方便用户查询构件布置是否存在问题等。

鲁班下料旨在彻底改变钢筋下料的工作流程，极大提升相关工作人员的工作效率。有需要的朋友不妨下载体验一番！

功能特点

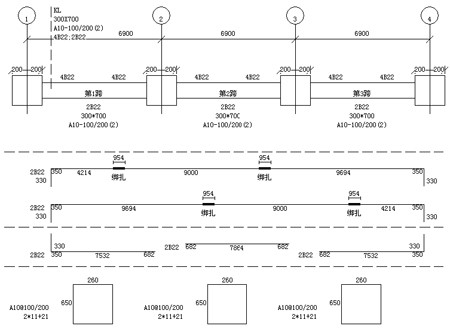

1、【钢筋骨架排列图，指导施工，提升工作质量和效率】

目前指导钢筋下料的方式就是一张钢筋清单表，把原位标注写在模板上，第二天可能就会找不到了，又要重复交底。使用软件，只需要一张骨架排列图就可以解决问题了。一张排列图可以将钢筋下料工作人员从大堆的图纸中解放出来，大大减少管理人员的劳动强度和出错机率

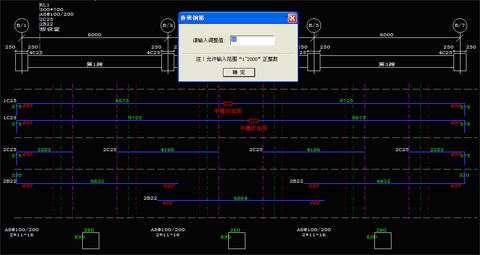

2、【钢筋模数，靠模调整。从料单开始，进行钢筋下料的合理优化】

钢筋模数设定：在计算时就能控制钢筋下料长度，按照模数进行断料计算，完成优化下料的第一步；模数设置灵活应用，可自定义参数，可自行调整模数优先等级，目的就是最大限度的减少钢筋废料

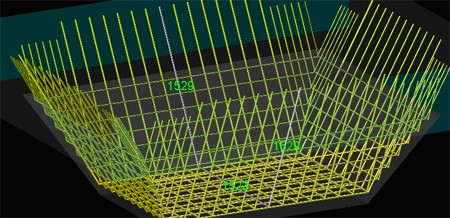

3、【构件3D显示及编辑】

可完整显示整个工程的建筑模型，亦可查询构件布置是否出错，同时提供了钢筋实体的三维显示，可以模拟真实现场钢筋的排布情况，对于复杂构件可提前得知施工难度和注意要点，同时支持钢筋三维编辑

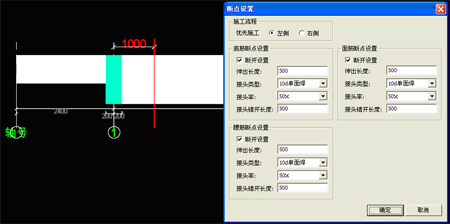

4、【构件分段施工】

施工现场的变化比较大，下料工作人员最头疼的件事之一就是分段施工。比如分成三段，传统的手工折分时，一道梁需要看三次图纸，分三套料单。如果分段施工的后浇带位置发生临时改变，料单作废。而软件中的施工缝可随时修改，只需要鼠标轻轻一点就可以马上刷新，自动折分计算结果

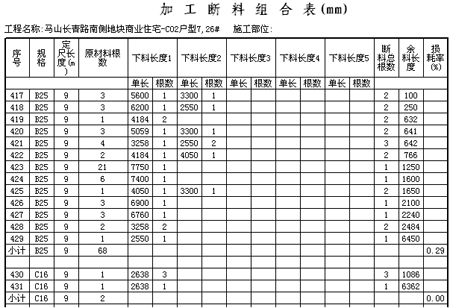

5、【断料组合加工表，让钢筋损耗减少到最低】

传统的断料方式是工人按照钢筋清单，依次断料或者稍微组合一下，这样的工作过程达不到原材料最高使用效率，损耗率控制也不理想。鲁班下料软件中的断料组合加工表,对料单中的钢筋进行500次组合运算，达到最佳的组合，通过断料组合加工表指导现场断料,就可以将损耗减至最低,大大提升企业效益

6、【改变工作流程，减轻工作强度】

传统的钢筋工程量计算，预算人员先要读图，在脑子中要将多张图纸间建立工程三维立体联系，导致工作强度大。用软件则完全改变了工作流程，拿到其中一张图，将图的信息输入电脑，不用管每张图之间三维关系。而三维空间关联关系被计算机以轴网、标高等几何信息代替，并给与自动处理，这样会大大降低了工作强度和工作复杂程度

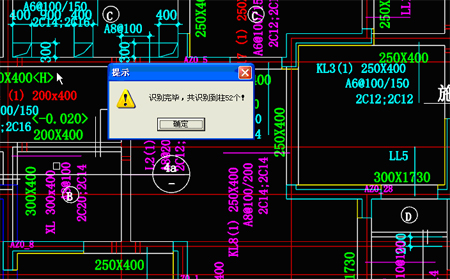

7、【利用CAD电子文档，简化建模过程，提高建模效率】

鲁班下料的CAD转化，成功率在95%以上，对实际图纸上的各类情况都能灵活应对，建模时间大大减少，显著提高了钢筋下料用户的工作效率

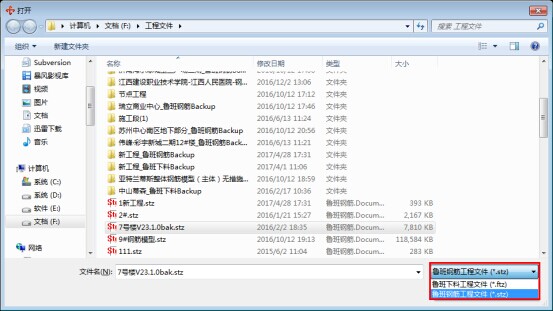

8、【 LBIM数据共享】

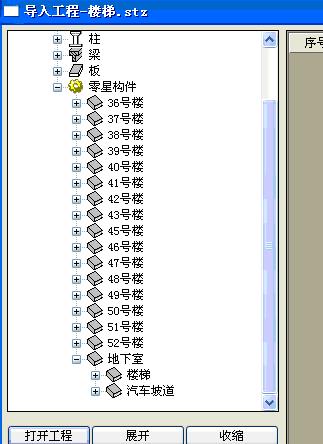

鲁班各系列软件之间的数据实现完全共享，鲁班大师（钢筋）和鲁班下料之间可以互相打开。软件之间界面、操作模式、数据存储方式相同，学会了一个软件等于掌握了所有软件，提高了用户的社会竞争力

9、【减少错误，提高工程量计算的精确性】

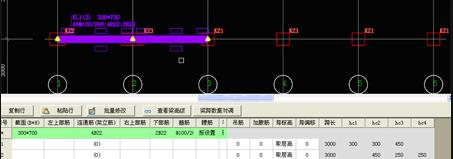

鲁班下料软件与手工计算相比，减少了数据提取错误、计算错误。软件按照图形自动套用相关规范要求，自动完成分析计算。自动进行搭接、弯钩和弯曲系数（又称延伸率）的计算，并根据钢筋直径得到钢筋重量，整个钢筋的计算过程，用户无需干预，自动计算钢筋的重量和长度。智能检查系统，为用户的工程保驾护航，解决了后顾之忧

10、【工程量计算成果的重复利用】

利用软件一次性建立的模型，可以重复应用于其他类似工程钢筋工程量的计算

轴网建模教程

一、【直线轴网 】

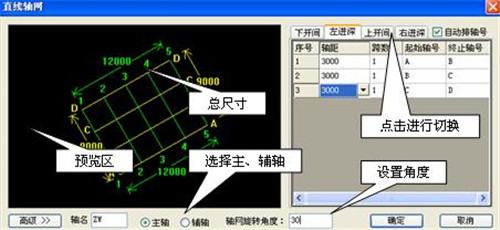

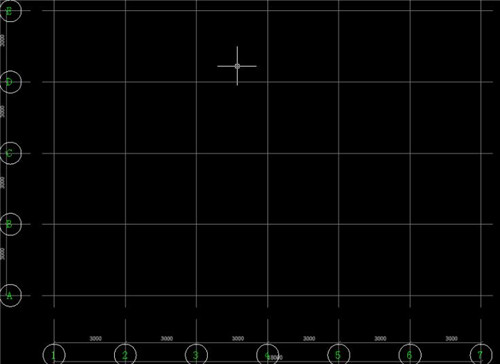

1、创建直线轴网： 鼠标左键点击“直线轴网”的图标，弹出如图

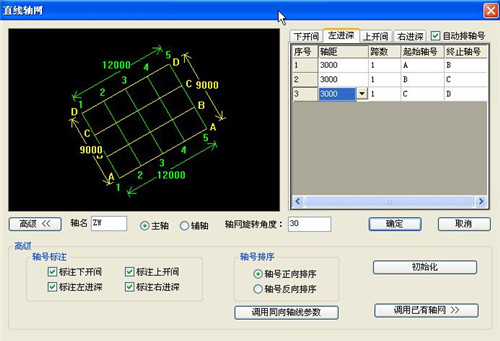

2、左键点击“高级”选项，设置轴网的界面

3、注： 将“自动排轴号”前面的勾去掉，软件将不会自动排列轴号名称，您可以任意定义轴的名称。

【高级 << 】

【轴号标注】：四个选项，如果不需要某一部分的标注，点击鼠标左键将其前面的“√”去掉即可。

【轴号排序】：可以使轴号正向或反向排序。

【调用同向轴线参数】：如果上下开间（左右进深）的尺寸相同，输入下开间（左进深）的尺寸后，切换到上开间（右进深），左键点击“调用同向轴线参数”，上开间（右进深）的尺寸将拷贝下开间（左进深）的尺寸。

【初始化】：相当于删除本次设置的轴网。执行该命令后，轴网绘制图形窗口中的内容全部清空。

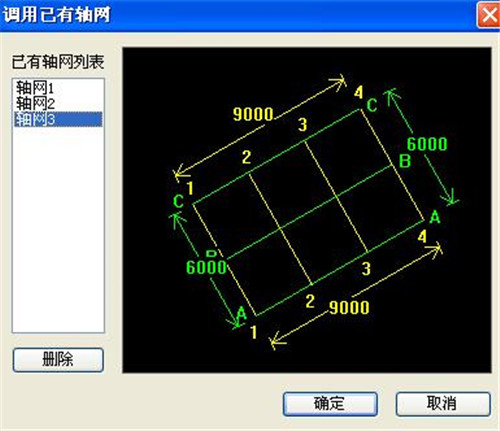

【调用已有轴网】：左键点击，如图所示，可以调用以前的轴网并进行编辑，如图

【浮动轴号】：如果将图形放大，看不到轴网的轴号时，软件会自动出现浮动的轴号，便于识别操作

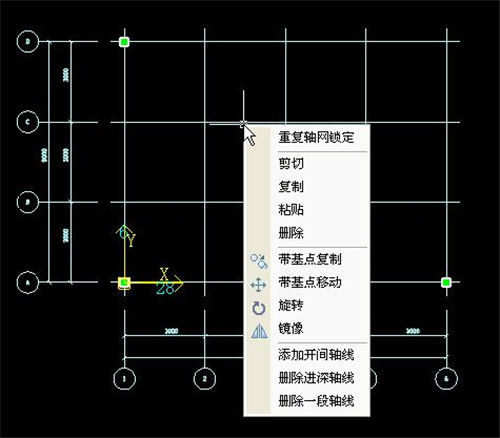

4、编辑直线轴网

①、增加一条轴线

左键点击选中轴网，右键点击要增加的轴线（开间或进深，软件会自动识别）， ，增加的轴线名为 1 ／ ж ，如在 C 轴上增加一条开间轴线，则增加的轴线名软件自动命名为 1 ／ C

②、删除一条轴线

左键点击选中轴网，右键点击要删除的轴线（开间或进深，软件会自动识别），标注会自动变化

③、添加进深（开间）轴线

在鼠标点击所进深（开间）方向增加一条轴线，（开间或进深，软件会自动识别）软件自动增加分轴号标注

④、删除一段轴线

删除鼠标点击的开间（进深）内轴线（开间或进深，软件会自动识别）

⑤、在直线轴网中，修改轴网的数据。

双击已建好的轴网，进入到轴网编辑图 ，可对已建好的轴网的数据进行修改

二、【弧形轴网】

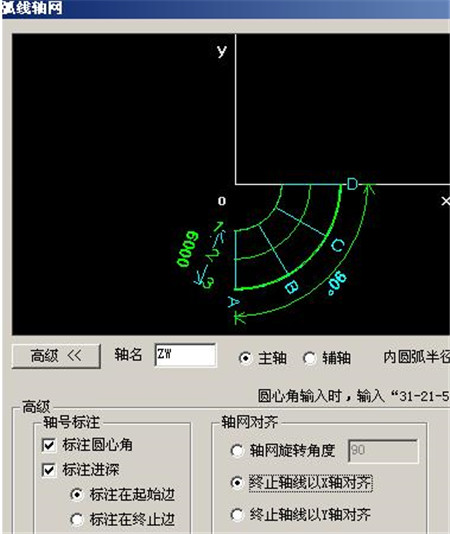

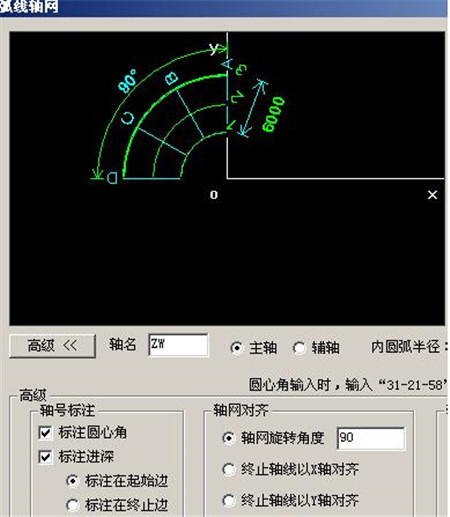

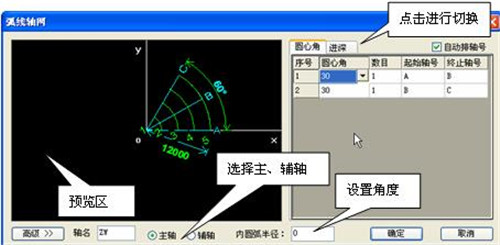

1、创建弧形轴网：鼠标左键点击“弧形轴网”的图标，弹出如图

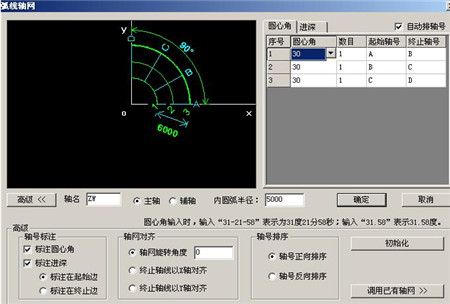

2、 轴网设置【高级 << 】见下图

【轴号标注】：两个选项，如果不需要某一部分的标注，用鼠标左键将其前面的“√”去掉。

【轴网对齐】：

轴网旋转角度，以坐标 X 与 Y 的交点 0 为中心，按起始边 A 轴旋转

终止轴线以 X 轴对齐，即图中 D 轴与 X 轴对齐。

3、终止轴线以Ｙ轴对齐，即Ｂ轴与Ｙ轴对齐。 相当于正常设置，轴网回到初始原位

【轴号排序】：可以使轴号正向或反向排序

【初始化】：使目前正在进行设置的轴网操作重新开始，相当于删除本次设置的轴网。执行该命令后，轴网绘制图形窗口中的内容全部清空

【调用已有轴网】：操作步骤与直线轴网相同

修改弧形轴网，修改方式与直线轴网的修改方式相同

系统要求

安装鲁班下料软件之前，请确认计算机满足以下最小配置：

1、2.0GHZ 以上双核 ( 为了运行流畅 )

2、512M 以上内存

3、512M 以上硬盘空间
